OpenTopoMap
Topographische Karten aus OpenStreetMap

OpenTopoMap ist ein Projekt mit dem Ziel freie, topografische Karten aus der OpenStreetMap zu erstellen. Dem deutschen Benutzer soll ein gewohntes Kartenbild zur Verfügung gestellt werden.

zur Karte (OpenTopoMap befindet sich noch im Testbetrieb.)

Lizenz: CC-BY-SA (Namensnennung, Weitergabe unter gleichen Bedingungen)
Automatisierte Downloads großer Gebiete sind nicht erwünscht.

derstefan und mogstar  

Legende

Flächen

LaubwaldNadelwaldMischwald
SumpfMoorRöhricht
WattStrand, Sand
GehölzWiese
WeinanbauFriedhof

Linien

StromleitungSeilbahn
BöschungDeich
ZaunHecke

Symbole

KircheKapelle
Burg, FestungBurgruine, Ruine
SchlossSchlossruine
TurmSchornsteinLeuchtturm
SendeturmAussichtsturmWasserturm
AussichtspunktKraftwerk
BergwerkBergwerk stillgelegt
Denkmal, MonumentWegkreuzHügelgrab
GipfelGipfelkreuzQuelle
HöhleneingangKreuz
hervorragender BaumWindkraftanlage

News

  • 21.03.2013: Datenbankupdate, Bestand vom 08.03.2013
  • 17.03.2013: Permalink auch als map#<lon>,<lat>,<zoom> (Einbinden in Mediawiki Tabellen möglich)
  • 08.09.2012: Sperrgebiete, Kraftwerke
  • 07.09.2012: Optimierung der Darstellung von Straßen auf Zoom 12 und 13
  • 04.09.2012: Zoom 12: Häuser raus, Straßen schöner
  • 27.08.2012: Häuser verbessert
  • 21.08.2012: highway=pedestrian
  • 29.07.2012: Permalink, Cookie und schönere Adresse ohne ".html"
  • 27.07.2012: Fährrouten, Leuchttürme, Aussichtspunkte
  • 24.07.2012: Einbindung Wander- und Radrouten von Lonvia
  • 03.07.2012: größere Abdeckung, Details verbessert
  • 31.05.2012: opentopomap.org wird nun vom neuem Server gehostet
  • 28.05.2012: Beschriftungen bis Zoom 14, Wald weniger grell
  • 18.05.2012: Beschriftungen bis Zoom 11 verbessert
  • 17.05.2012: Beschriftungen von Zoom 8 bis 10
  • 11.05.2012: Deutschland auf neuer Hardware komplett neu gerendert. Verbesserungen: Sümpfe, Moore, Nassgebiete besser unterschieden; Stromleitungen verbessert (line und minor_line); man_made=breakwater, pier; waterway=ditch, weir; Zäune unter bestimmter Länge ausgeblendet
  • 04.03.2012: Weinanbau, Gleise verbessert
  • 28.02.2012: paar weitere Symbole
  • 23.02.2012: Grenzen
  • 20.02.2012: Legende, einige Symbole verbessert
  • 04.01.2012: Layer Control (OpenStreetMap als Referenz)
  • 22.12.2011: Höhendaten nun von OpenDEM.info
  • 20.12.2011: Breite von Autobahnen verringert
  • 12.12.2011: Beginn mit Testrenderings von gesamt Deutschland
  • 11.12.2011: Deutschland in Datenbank importiert:
          Processing: Node(87904k 23.5k/s) Way(12946k 0.25k/s) Relation(203109 4.23/s) parse time: 104523s
  • 25.11.2011: "
  • 21.11.2011: Straßenbreiten verbessert
  • 19.11.2011: Schummerung
  • 06.11.2011: Friedhöfe, Kapellen, Hecken, Bäume (mit [name] != NULL)
  • 03.11.2011: Sümpfe/Moore und Buschlandschaften
  • 02.11.2011: Höhenlinien verbessert; Flughäfen; highway=secondary_link
  • 07.10.2011: erster Versuch mit Höhenlinien
  • 01.10.2011: Datenbank aktualisiert (BY: 18,1 Mio Nodes, 2,5 Mio Ways, 40.000 Relations)
  • 28.09.2011: Bäche
  • 27.09.2011: topographische Symbole: Burgen/Schlösser, Ruinen, Wegkreuze, Monumente, Kirchen, Windkraftanlagen, Quellen, Gipfel, Höhlen, Türme, Wassertürme, Sendetürme. Wiesen.
  • 24.09.2011: Brücken (Straßen); Feld-, Wald- und Radwege
  • 23.09.2011: Stromleitungen und Zäune
  • 20.09.2011: Bahnlinien verbessert
  • 13.09.2011: Gewässer verbessert
  • 09.09.2011: Bahngleise, Gewässer
  • 07.09.2011: Straßenbreiten verbessert
  • 05.09.2011: Bayern bis Zoomstufe 15 gerendert.
  • 03.09.2011: Domain http://opentopomap.org registriert
  • Erste Versuche mit Mapnik
  • März 2011: Testserver an der Universität Erlangen-Nürnberg
  • geplant

  • railway=tram, light_rail und subway
  • Europaweite Abdeckung
  • minütliche Updates
  • Beschriftungen Höhenlinien
  • Permalink und Cookie
  • eigene Wanderweglayers
  • cutting=yes und embankment=yes
  • Gewässer anpassen (z.B. Meere)
  • Sportplätze
  • Bahnhöfe
  • Brücken und Tunnel
  • Beschriftungen
  • weitere Zoomstufen
  • Mittellinie von Autobahnen berechnen (!) und zeichnen
  • Intelligente Beschriftung von Flächen (z.B. Seen)
  • Symbole sortieren
  • Beschriftung von Höhenlinien ggf. auf dem Kopf
  • Garmin-Version der Karte
  • Details

    Für gute topographische Karten werden besonders folgende Generalisierungmechanismen benötigt, die noch nicht verfügbar sind:
  • Verdrängung: Nah zusammenliegende Linien-Objekte (z.B. Straßen) können sich überlappen und dadurch verschwinden. Mittels Verdrängung können diese lokal verschoben werden, sodass beide Objekte nebeneinander liegen. Dadurch entsteht natürlich ein kleiner geographischer Fehler.
  • Intelligentes Setzen von Beschriftungen: Ortsnamen sollten nicht blind über die Stadt gesetzt werden, sondern über Objekten geringerer Entropie. siehe Bild unten
  • gesperrte Beschriftungen von Flächen: Die Beschriftung von z.B. Seen sollte in einer Hauptmittelachse in Kurven niedriger Ordnung geschehen; die Lettern von Regionsnamen (z.B. Bundesländer) sollten zusätzlich in passenden "Löchern" platziert werden.

  • Genannte Probleme sind in den einschlägigen Werkzeugen (PostGIS, Mapnik) derzeitig nicht gelöst und bedürfen einer Bearbeitung. Etwaige Implementierungen ließen sich als Plugin für Mapnik realisieren.
    Seit Juni 2012 stehen am Lehrstuhl für graphische Datenverarbeitung folgende beiden Themen als Bachlor-/Masterarbeiten offen:
  • Automatische Platzierung von Kartenbeschriftungen (vergeben 03/2013)
  • Evaluation und Implementierung eines Algorithmus zur automatischen Verdrängung bei der Darstellung von Daten der OpenStreetMap

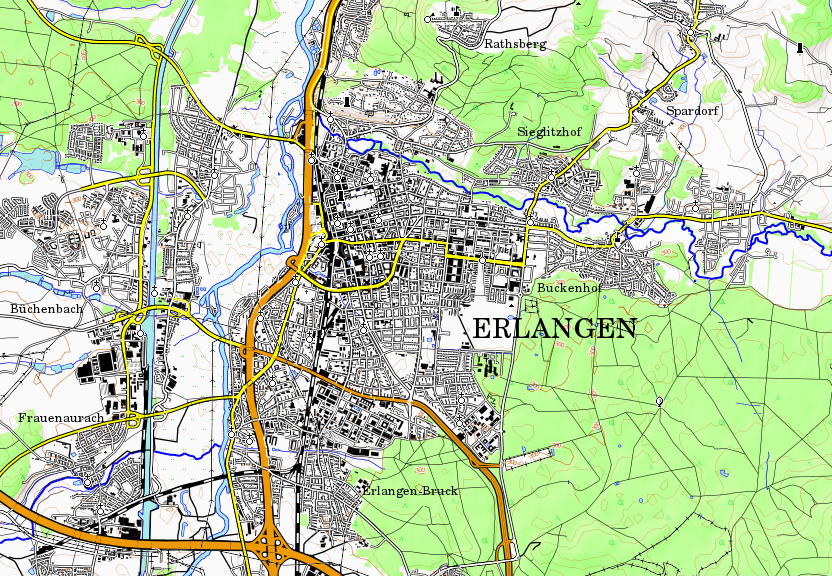

  • Beispiel einer (händischen) Platzierung von Ortsnamen:
